ZIMM 开发并制造用于工业环境中精确直线运动和扭矩传递的工业齿轮箱与驱动技术。产品组合包括 14 种规格、提升力 2.5 至 1,000 kN 的丝杆升降机，25 至 200 kN 的机电执行器，以及 4 种规格、传动比 1:1 至 3:1 的 ZK 锥齿轮箱。此外还包括锥齿轮箱、连接技术、电机技术以及来自 ZIMM 模块化系统的配件，可将齿轮箱、丝杠、电机和配套部件组合为完整的升降系统。
在按图纸生产领域，ZIMM 制造模数 0.3 至 12、直径最大 1,500 mm 的驱动元件，包括圆柱齿轮、锥齿轮、蜗杆以及滚珠丝杠和梯形丝杠。铸造、批量生产和机械加工涵盖单件重量最大 500 kg 的车削件、铣削件和铸件。齿轮箱制造与按图纸生产在卢斯特瑙总部按 ISO 9001:2015 进行；辛詹/安卡拉工厂的机械加工通过 ISO 9001:2015、ISO 14001:2015 和 ISO 45001:2018 认证。
| ZIMM 产品领域 | 技术功能 | 技术参数 | 典型应用 |
|---|---|---|---|
| 机电执行器（ZA 系列） | 通过可集成的驱动技术产生精确的直线运动 | 4 种规格：25 / 50 / 100 / 200 kN 单台执行器提升力 25 至 200 kN 丝杠型式：梯形丝杠 · 滚珠丝杠 ISO 9001:2015 | 提升 · 下降 · 定位 · 调节 · 支撑 · 调平 · 竖立 |
| 丝杆升降机（ZE、ZE-H、GSZ 系列） | 将旋转运动转换为精确的直线运动 | 14 种规格：2.5 / 5 / 10 / 25 / 35 / 50 / 100 / 150 / 200 / 250 / 350 / 500 / 750 / 1,000 kN 单台升降机提升力 2.5 至 1,000 kN ZE 系列 5 至 1,000 kN，ZE-H 系列 35 至 350 kN，GSZ 系列 2.5 至 150 kN 丝杠型式：梯形丝杠 · 滚珠丝杠 ISO 9001:2015 | 提升 · 下降 · 定位 · 调节 · 支撑 · 夹紧 |

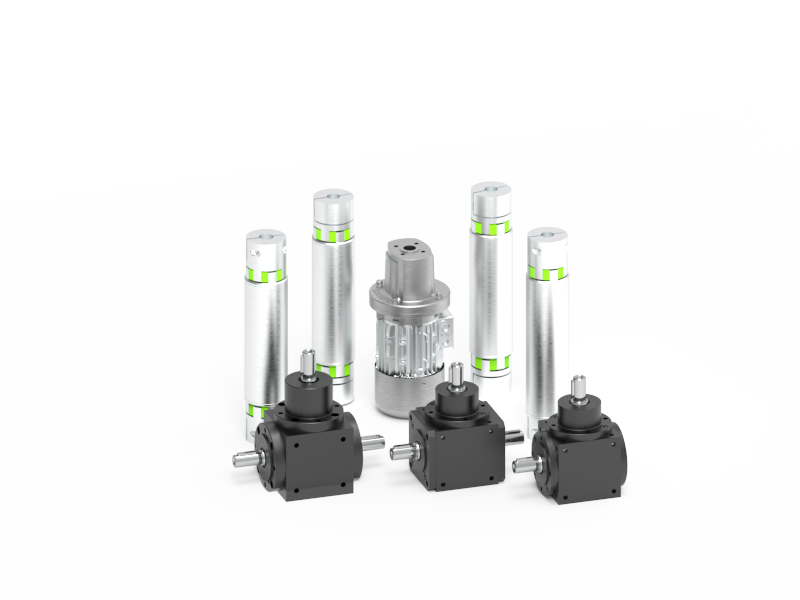

| ZK 锥齿轮箱 | 90° 转向和扭矩传递 | 4 种规格（065 / 090 / 120 / 140） 传动比 1:1 / 2:1 / 3:1 输入转速：使用标准润滑剂时最高 1,800 min⁻¹，使用高性能润滑剂时最高 3,000 min⁻¹，取决于安装位置 设计使用寿命超过 20,000 小时 | 紧凑型传动链和直角动力传递 |
| 锥齿轮箱（KSZ-H、KSZ-2、KST） | 改变并传递旋转运动 | 3 种型式 规格 2.5 kN 至 100 kN，与丝杆升降机规格相对应 传动比 1:1 / 2:1 / 3:1 1,500 min⁻¹ 时最大工作制 40 % 无间隙圆锥滚子轴承 与 ZIMM 执行器和丝杆升降机安装高度相同 | 安装空间受限时的驱动解决方案 |
| 连接技术（VWZ、KUZ、KUZ-KK） | 系统组件的机械连接 | 24 种规格（VWZ 6、KUZ 12、KUZ-KK 6） 额定扭矩最高 660 Nm 弹性体星形件 Shore 64D，−20 °C 至 +70 °C，受限条件下 −30 °C 至 +100 °C KUZ 带 DIN 6885/1-PP 键槽 VWZ 长度 1,000 mm 起进行同轴度检测24 种规格（VWZ 6、KUZ 12、KUZ-KK 6） 额定扭矩最高 660 Nm 弹性体星形件 Shore 64D，−20 °C 至 +70 °C，受限条件下 −30 °C 至 +100 °C KUZ 带 DIN 6885/1-PP 键槽 VWZ 长度 1,000 mm 起进行同轴度检测 | 轴、联轴器和系统集成 |
| 电机技术（三相交流电机、电机法兰） | 用于产生运动的驱动和接口 | 4 种安装型式（B3、B5、B14B、B14C） 电机功率 0.09 kW 至 75 kW 电机制动器 230 V AC / 205 V DC，其他电压 24 V DC / 400 V AC / 500 V AC 可按需提供 1.5 kW 以上标配 PTC 25 Hz 以下连续运行需配备独立风扇 | ZIMM 模块化系统中的电机化解决方案 |
| 配件（ZIMM 模块化系统） | 驱动系统的连接、防护和功能保障 | 适用于 ZA 系列机电执行器及 ZE、ZE-H、GSZ 系列丝杆升降机的配套部件 适用于旋转 R 丝杠和升降 S 丝杠的型式 机械固定件、关节件、防护件、安全件和监控元件 | 客户专用集成和功能保障 |
| 按图纸生产 | 根据图纸和规格制造定制驱动元件 | 齿形模数 0.3–12 圆柱齿轮最大 Ø 1,500 mm，锥齿轮最大 Ø 1,000 mm（螺旋锥齿轮最大 Ø 500 mm），蜗轮最大 Ø 1,000 mm，蜗杆最大 Ø 500 mm 滚珠丝杠 16×5–160×80，梯形丝杠 12×3–160×20 钢、铝、青铜、工程塑料 ISO 9001:2015 | 特殊零件、图纸件和客户专用部件 |
| 铸造、批量生产和机械加工 | 通过检测程序生产和加工铸件、车削件和铣削件 | 车削件和铣削件最大 Ø 450 mm 齿轮箱箱体最大边长 800 mm、重量 200 kg 铝件和钢件单件重量最大 500 kg EN-GJS-350-22 至 EN-GJS-700-2、EN-GJL-250，符合 DIN EN 10083/10084 的调质钢和渗碳钢 ISO 9001:2015、ISO 14001:2015、ISO 45001:2018 | 机械制造、设备制造和工业批量组件 |
ZIMM 驱动技术的行业和应用
ZIMM 驱动技术应用于工业领域中需要精确移动载荷、可重复到达位置或紧凑改变旋转运动方向的场合。根据具体应用，可使用丝杆升降机、机电执行器、ZK 锥齿轮箱以及 ZIMM 模块化系统中的相应配套部件。
自动化
电缆、电线和管材行业

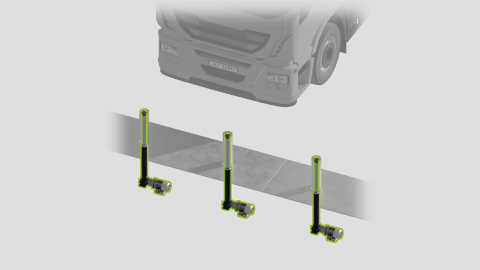

自动导引车AGV
水利钢构系统
索道系统
风能
海运物流
舞台应用技术
航空航天
天线系统

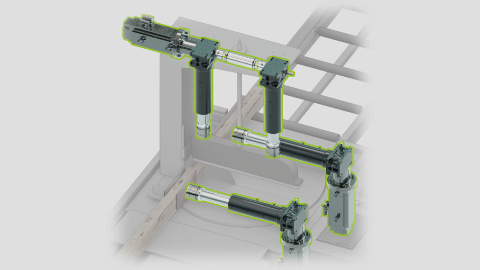

倾斜式提升机
城市安全与防护技术

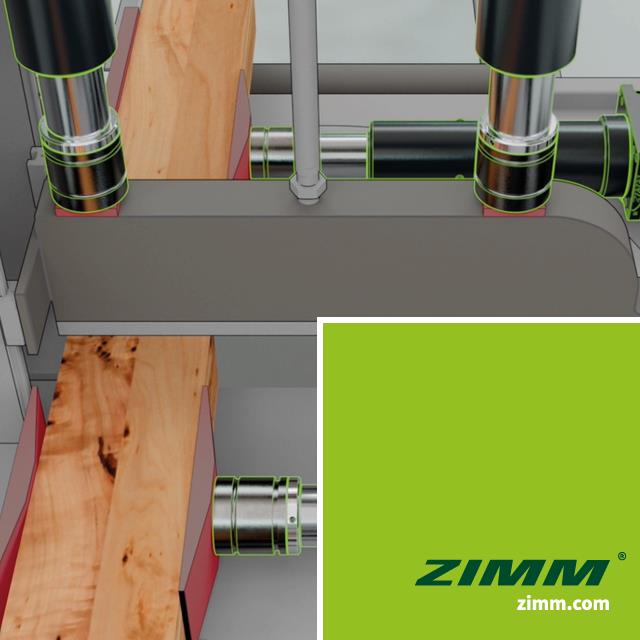

木材工业

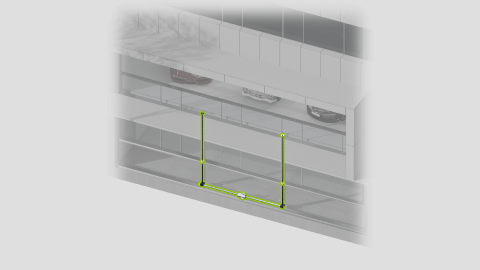

建筑

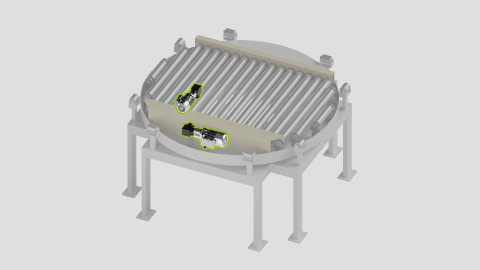

内部物流

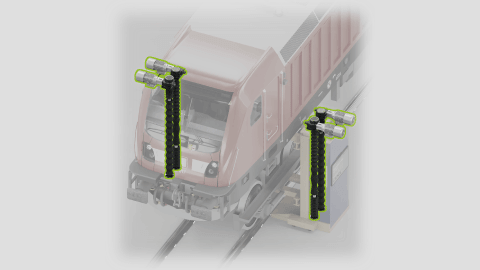

轨道交通

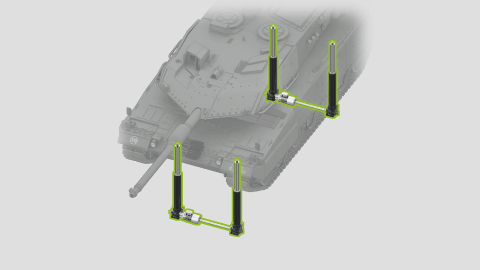

国防
我们的客户怎么说
| 行业： | 研究与开发 |
| 应用： | 在成形试验中制造具有可变壁厚的分流型材 |
| ZIMM 解决方案： | 用于实现轧辊直线运动的丝杆升降机 |
| 关键数据： | 应用于两个科研项目 |
“通过使用丝杆升降机，我们可以实现不同自由度的运动。因此，我们能够灵活制造具有不同几何形状的分流型材。ZIMM 在丝杆升降机的选型和设计方面为我们提供了非常好的支持。”
“为了减轻重量，计划采用一种新型的柔性轧制工艺，在 T 型材的整个长度方向上后续形成可变壁厚。丝杆升降机实现了为此所需的轧辊直线运动。对于 ZIMM 公司在本项目中提供的出色咨询和支持，我谨表示感谢。”
Benedikt Depta M. Sc. | Franziska Aign M. Sc.
| 行业： | 建筑材料行业 |
| 应用： | 双层钢带的自动张紧 |
| ZIMM 解决方案： | 2 × ZE 250 丝杆升降机 |
| 关键数据： | 钢带长度 34 m · 耐温最高 240 °C |
“与 ZIMM 的合作从一开始就非常专业、高效，并且始终保持着出色的沟通。得益于量身定制的解决方案，我们能够在自动化方面取得决定性进展，优化我们的生产线，同时显著提高员工的安全性。”
Ing. Michael Pehr | Head of Mechanical Department
| 行业： | 车辆制造 |
| 应用： | 用于安全运输车辆的高度可调中间平台 |
| ZIMM 解决方案： | 带安全螺母的丝杆升降机 |
| 关键数据： | 两辆跑车上下叠放运输 |
“得益于 ZIMM 模块化系统的灵活性，我们能够高效、安全地满足最具挑战性的客户要求。丰富的组件和规格选择，使我们能够针对各种车辆类型实现个性化的运输方案。”
Dipl.-Ing. Kirstin Schulenburg | Sales & Strategic Project Management
| 行业： | 机械制造和设备制造 |
| 应用： | 用于铜板开卷机和收卷机的高度调节 |
| ZIMM 解决方案： | 4 × ZE 25 SL 丝杆升降机 |
| 关键数据： | 板材重量 4 t · 板材厚度 4 mm |
“除了紧密合作之外，我们选择 ZIMM Group 丝杆升降机的一个关键因素，是其简单直观的配置器，它使我们能够为自身需求找到完美的解决方案。”
Julian Schroth | Engineer
| 行业： | 自动化 |
| 应用： | 用于无人驾驶运输车辆的提升系统 |
| ZIMM 解决方案： | 4 × GSZ 5 丝杆升降机，采用非对称电机连接 |
| 关键数据： | 承载能力约 2 t |
“ZIMM 针对我们的需求进行了调整，并在实现各项要求方面给予了我们出色的支持。这使我们能够开发出一款性能比以往产品更强的新车辆。”
Tomasz Tomza | Chief Design Engineer
| 行业： | 机床制造 |
| 应用： | 重型车床的再工程 |
| ZIMM 解决方案： | Z 1000 SL 丝杆升降机，配梯形丝杠传动 |
| 关键数据： | 行程 200 mm · 卡盘上的预紧装置 |
“尤其是在机床翻新方面，我们经常采用新的和创新的解决方案。因为原装零部件往往已经停止生产，或者需要提高机器的性能范围。ZIMM 以其创新思维说服了我们，今后的项目中，我们也会很乐意继续依靠他们的专业能力。”
Hartmut Röschard | CEO
| 行业： | 舞台应用技术 |
| 应用： | 伊斯坦布尔阿塔图尔克文化中心舞台平台的高度调节 |
| ZIMM 解决方案： | ZE 100 丝杆升降机，配磨损监控和锥齿轮箱 |
| 关键数据： | 21 个舞台平台 · 后续订单：采用 ZE 10 的移动式栏杆 |
“为了将平台调整到所需高度，丝杆升降机是一种非常好的解决方案。ZIMM 为我们位于伊斯坦布尔的 AKM 项目提供了量身定制的齿轮传动系统，在该项目中，既要求良好的性价比，也需要非常出色的技术专业知识。但最重要的是，按时交付对我们而言起着至关重要的作用——尽管部分交付时间非常紧张，ZIMM 仍然信守了承诺。[…] 因此，在后续订单中，我们也很乐意再次选择 ZIMM。”
Bernhard Kranz | Procurement Manager
| 行业： | 测量与实验室技术 |
| 应用： | 用于电池材料表征的精密实验室压力机 |
| ZIMM 解决方案： | 丝杆升降机 |
| 关键数据： | 自 2017 年起成为系列产品的组成部分 |
“2017 年，我们进入了对我们而言全新的电化学精密实验室压力机领域。ZIMM 提供的详细咨询和技术支持，使得最初为原型机选择的丝杆升降机至今仍然是系列产品的一部分，并使我们的客户能够对新的电池材料进行最佳的表征。”
Dr. Benedikt Huber | CEO
| 行业： | 机械制造和设备制造 |
| 应用： | 块模成型设备的驱动 |
| ZIMM 解决方案： | 客户定制的 ZIMM 特殊齿轮箱 |
| 关键数据： | 专为块模成型设备开发 |
“作为块模领域的产品负责人，我始终在为我们的设备寻找创新解决方案。通过 ZIMM，我们找到了一位有能力的合作伙伴，从而能够进一步提高我们机器的质量。凭借该公司的灵活性，我们共同开发出了一款完全针对我们需求定制的特殊齿轮箱。”
Martina Schiava | Engineer
| 行业： | 专用机械制造 |
| 应用： | 用于由专用机械进一步发展而来的标准机械的驱动技术 |
| ZIMM 解决方案： | ZIMM 滚珠丝杠（KGT 丝杠） |
| 关键数据： | 机器驱动技术的组成部分 |
“我们一直在为机器的驱动技术寻找一种新的解决方案，而借助 ZIMM KGT 滚珠丝杠，我们朝着技术精确、坚固耐用且寿命长的解决方案迈出了正确的一步。借助 ZIMM 丝杠传动，实现了从专用机械向标准机械的转变。”
Otmar Weirich | CEO
Stay informed
借助 ZIMM的数模构建实现高效项目规划 — 我们的专属 3D 配置器

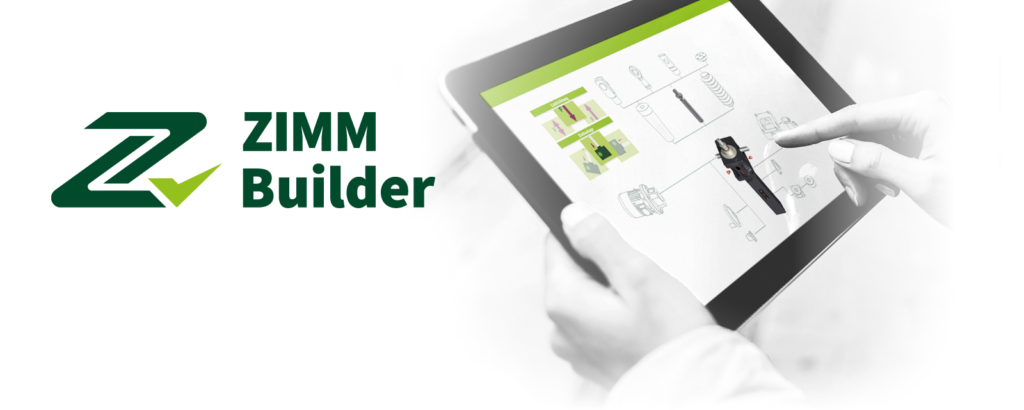

ZIMM Builder 是一款用于 ZIMM 驱动系统的数字化产品配置器，包含丝杆升降机、机电执行器和锥齿轮箱。它支持设计工程师选择产品系列、规格、版本以及合适的附加部件，并为后续设计提供项目相关的 CAD 数据。
